所謂靜電，就是一種處于靜止?fàn)顟B(tài)的電荷或者說不流動的電荷（流動的電荷就形成了電流）。當電荷聚集在某個物體上或表面時就形成了靜電，而電荷分為正電荷和負電荷兩種，也就是說靜電現象也分為兩種即正靜電和負靜電。當正電荷聚集在某個物體上時就形成了正靜電，當負電荷聚集在某個物體上時就形成了負靜電。

靜電放電（ESD）造成的危害：引起電子設備的故障或誤動作，造成電磁干擾。擊穿集成電路和精密的電子元件，或者促使元件老化，降低生產成品率。高壓靜電放電造成電擊，危及人身安全。在多易燃易爆品或粉塵、油霧的生產場所極易引起爆炸和火災。

靜電引力（ESA）造成的危害：電子工業：吸附灰塵，造成集成電路和半導體元件的污染，大大降低成品率。膠片和塑料工業：使膠片或薄膜收卷不齊；膠片、CD塑盤沾染灰塵，影響品質。 造紙印刷工業：紙張收卷不齊，套印不準，吸污嚴重，甚至紙張黏結，影響生產。紡織工業：造成根絲飄動、纏花斷頭、紗線糾結等危害。

1、靜電如何干擾設備

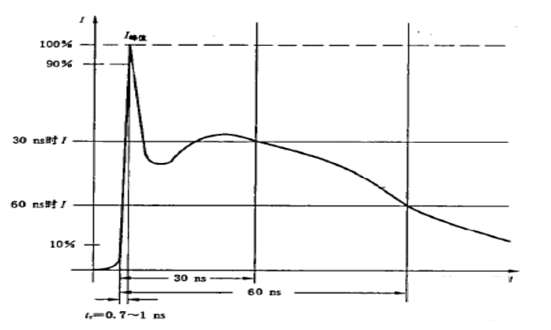

靜電放電波形如下：

由靜電放電波形可知，靜電放電瞬間具有很強的瞬時電壓與電流，由此會在空間中激發瞬態電磁場。由此可知，靜電主要以兩種方式對電路產生影響，一種是線束傳導干擾，另一種是空間電磁輻射干擾。線束傳導干擾指的是靜電能量（瞬時的高電壓與大電流）在線束上傳導，對路徑上的負載器件造成干擾與損毀（高壓擊穿）；空間輻射干擾是指靜電放電瞬間產生的強的電磁場能量，在電路環路中感應出的電壓與電流，對電路系統造成干擾，影響電路系統的穩定性。若以靜電放電上升時間Tr=1ns計算，則靜電電磁場干擾頻寬為：

靜電放電瞬間的過壓會導致電路器件損壞甚至失效，敏感電路在靜電放電瞬間受到電磁干擾可能造成誤動作。

2. 靜電防護

為了應對可能存在的靜電問題，在電路設計初期我們應該充分考慮對電路做靜電防護。通常產品的金屬端口引腳電路設計之初需要考慮增加靜電防護管，常用的靜電防護器件有：硅基TVS，高分子聚合物ESD和壓敏電阻。

3. 都做防護了為啥還是有問題？

很多時候我們在電路上以經加了足夠多的靜電防護了，但還是可能遇到無法通過靜電測試的問題。這是因為靜電干擾具有相當程度的復雜性，一方面靜電干擾沒有固定的傳播路徑，我們所做的防護都是預防為主，實際靜電干擾路徑還需要根據測試結果進行進一步分析；另一方面，不同器件的抗干擾能力不同，有些器件過于敏感，常規的靜電防護方式已經行不通，需要更進一步的優化，例如屏蔽，引腳濾波以及地隔離等。
